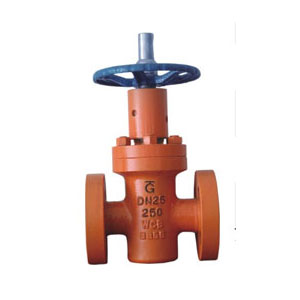

高压油田有导流孔平板闸阀
一、 Z43WF-25,Z43WF-40,Z43WF-64,Z43WF-100高压油田平板闸阀产品简介
本系列产品采用新型浮动式密封结构，适用于压力不大于10MPa，温度-29～121℃的H2S气体含量较高的天然气管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。
二、Z43WF-25,Z43WF-40,Z43WF-64,Z43WF-100油田平板闸阀应用范围：
平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备，Z43F型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线
平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备，Z43F型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线
三、 Z43WF-25,Z43WF-40,Z43WF-64,Z43WF-100油田平板闸阀结构特征与工作原理
1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、平板闸阀闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
四、Z43WF-25,Z43WF-40,Z43WF-64,Z43WF-100油田平板闸阀性能规范
|
公 称 压 力
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
公 称 通 径
|
DN40～DN700
|
|||||
|
工作压力(MPa)
|
≤1.0
|
≤1.6
|
≤2.5
|
≤4.0
|
≤6.4
|
≤10.0
|
|
强度试验(MPa)
|
2.0
|
|
3.75
|
6.0
|
9.6
|
15.0
|
|
密封试验(MPa)
|
1.1
|
|
2.75
|
4.4
|
7.1
|
11.0
|
|
工 作 介 质
|
水、油品、天然气等
|
|||||
|
工 作 温 度
|
-29～121℃
|
|||||
