三片式内螺纹球阀

一、产品三片式球阀的详细资料：

产品型号： 3PCQ11F-64P

产品名称：三片式球阀

产品特点：应用规范公称压力：1.6-6.4MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀液体（W.O.G）螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 三片式球阀价格,三片式球阀厂家,三片式球阀报价。

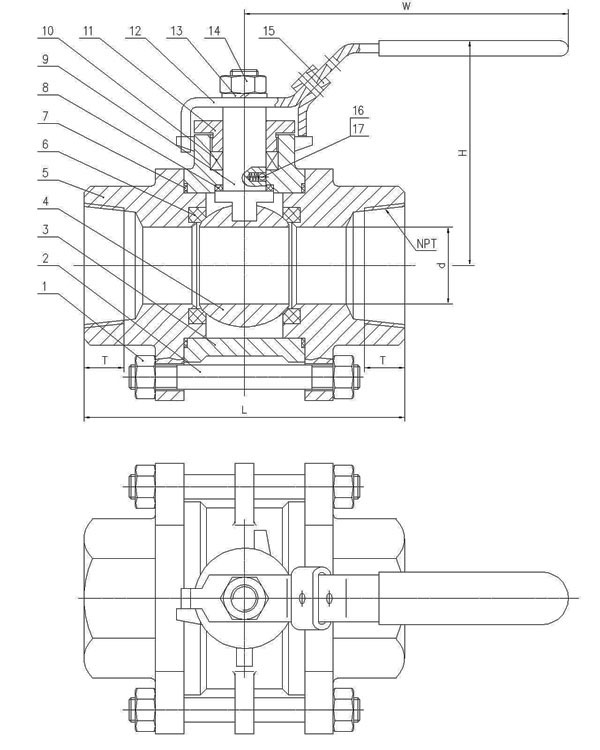

二、主要零件材料：

序号	零件名称	材质
序号	零件名称	不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	阀盖	不锈钢CF8M	碳钢WCB
4	球体	不锈钢SS316	不锈钢SS304
5	阀杆	不锈钢SS316	不锈钢SS316
6	螺母	不锈钢SS304	FCD45
7	垫圈	不锈钢SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不锈钢SS304	不锈钢SS304
10	阀杆螺母	不锈钢SS304	B7
11	垫圈	不锈钢SS304	不锈钢SS304
12	填料压盖螺母	不锈钢SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙稀PTFE
14	止推垫圈	聚四氟乙烯PTFE	聚四氟乙稀PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙稀PTFE
16	螺栓	不锈钢SS304	B8

三、三片式球阀主要尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350

订货须知：

一、①三片式内螺纹球阀产品名称与型号②三片式内螺纹球阀口径③三片式内螺纹球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢三片式球阀型号，请按三片式内螺纹球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
