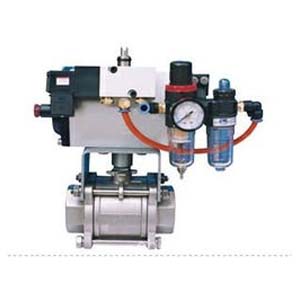

气动三片式球阀

产品气动三片式球阀的详细资料：

产品型号：Q611F 、Q661F

产品名称：气动三片式球阀

连接方式：内螺纹，外螺纹，对焊，承插焊

产品特点：气动三片式球阀,气动球阀,三片式球阀，公司生产的气动球阀,是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

气动三片式球阀主要外形和连接尺寸单位（mm）：

Q611F-16,25,40,64
通径DN		d	G	L	H	W
mm	In	d	G	L	H	W
8	1/4″	8	G1/4″	65	140	104
10	3/8″	10	G3/8	65	140	104
15	1/2″	15	G1/2	72	150	140
20	3/4	18	G3/4″	85	155	140
25	1″	24	G1″	91	165	140
32	1 1/2″	30	G1 1/4″	110	180	164
40	1 1/2″	38	G1 1/2″	122	190	164
50	2″	48	G2″	145	210	190

气动三片式球阀主要外形和连接尺寸单位（mm）：

Q661F-16,25,40,64
通径DN		d	G	L1	H	W
mm	In	d	G	L1	H	W
8	1/4″	8	14.3	65	140	104
10	3/8″	10	18	65	140	104
15	1/2″	15	22	72	150	140
20	3/4	18	28	85	155	140
25	1″	24	34.5	91	165	140
32	1 1/2″	30	43.5	110	180	164
40	1 1/2″	38	49.5	122	190	164
50	2″	48	62	145	210	190

气动三片式球阀主要外形和连接尺寸单位（mm）：

Q681F-16
通径DN		d	G	L3	H	W
mm	In	d	G	L3	H	W
15	1/2″	15	34	108	150	140
20	3/4	18	50.5	118	155	140
25	1″	24	50.5	127	165	140
32	1 1/2″	30	50.5	146	180	164
40	1 1/2″	38	50.5	159	190	164
50	2″	48	64	191	210	190

订货须知：

一、①气动三片式球阀产品名称与型号②气动三片式球阀口径③气动三片式球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的气动三片式球阀型号，请按气动三片式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务.
